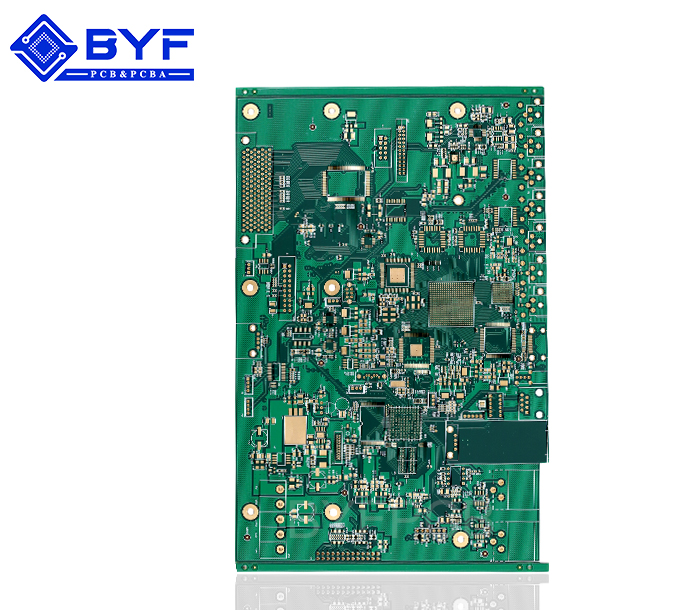

產品分類: 監控設備PCB 型號:M06C16099 板材:聯茂(IT180A) 板厚:1.6±0.16mm 尺寸:96mm*86mm 最小孔徑:0.2mm 最小孔銅:20um 表銅厚:1OZ 最小線寬:0.085mm 最小線距:0.12mm 表面處理:沉金 終端產品:安防監控設備
24h 熱線
189 2743 2288
產品簡介
INTRODUCTION
PCB板本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔,原本銅箔是覆蓋在整個PCB板上的,而在制造過程中部份被蝕刻處理掉,留下來的部份就變成網狀的細小線路了。這些線路被稱作導線或稱布線,并用來提供PCB板上零件的電路連接。通常PCB板的顏色都是綠色或是棕色,這是阻焊漆的顏色。是絕緣的防護層,可以保護銅線,也可以防止零件被焊到不正確的地方?,F在主板和顯卡上都采用多層板,大大增加了可以布線的面積。多層板用上了更多單或雙面的布線板,并在每層板間放進一層絕緣層后壓合。PCB板的層數就代表了有幾層獨立的布線層,通常層數都是偶數,并且包含最外側的兩層,常見的PCB板一般是4~8層的結構。很多PCB板的層數可以通過觀看PCB板的切面看出來。但實際上,沒有人能有這么好的眼力。所以,下面再教大家一種方法。
多層板的電路連接是通過埋孔和盲孔技術,主板和顯示卡大多使用4層的PCB板,也有些是采用6、8層,甚至10層的PCB板。要想看出是PCB有多少層,通過觀察導孔就可以辯識,因為在主板和顯示卡上使用的4層板是第1、第4層走線,其他幾層另有用途(地線和電源)。所以,同雙層板一樣,導孔會(huì )打穿PCB板。如果有的導孔在PCB板正面出現,卻在反面找不到,那么就一定是6/8層板了。如果PCB板的正反面都能找到相同的導孔,自然就是4層板了。小技巧:將主板或顯示卡對著光源,如果導孔的位置能透光,就說明是6/8層板;反之就是4層板。
相關產品
RELATED PRODUCTS
安防產品1
教你分辨PCB電路板層數...
安防產品2
為什么PCB的高可靠性應當引起重視?...
安防產品3
PCB切片,您了解多少?...
