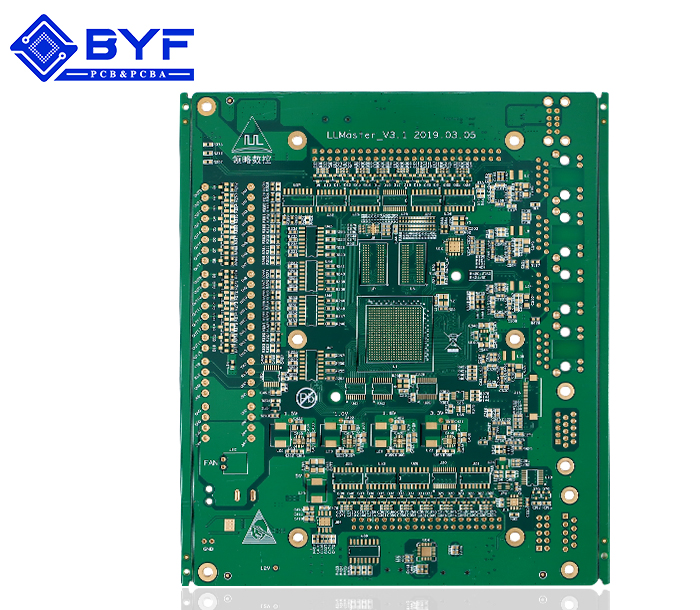

      工控產品2

      產品分類: 電力裝置PCB
      產品型號:G02B09061
      層數:12層
      板材:聯茂(158A)
      板厚:2.5+/-0.25mm
      尺寸:413.00mm*142.00mm
      最小孔徑:0.3mm
      線寬線距:0.1mm/0.1mm
      表面處理:沉金
      產品特點:最小孔銅厚25um,表銅厚1oz
      在線咨詢

      24h 熱線

      189 2743 2288

      產品簡介

      INTRODUCTION

      隨著電子產品向“輕、薄、短、小”方向發展,PCB也向高密度、高難度發展,因此出現大量SMT、BGA的PCB,而客戶在貼裝元器件時要求塞孔。PCB塞孔作用是什么?



             (一)防止PCB過波峰焊時錫從導通孔貫穿元件面造成短路;特別是我們把過孔放在BGA焊盤上時,就必須先做塞孔,再鍍金處理,便于BGA的焊接。

       ?。ǘ┍苊庵竸埩粼趯?a target="_blank">通孔內;

       ?。ㄈ╇娮訌S(chǎng)表面貼裝以及元件裝配完成后PCB在測試機上要吸真空形成負壓才完成:

       ?。ㄋ模┓乐贡砻?a target="_blank">錫膏流入孔內造成虛焊,影響貼裝;

       ?。ㄎ澹┓乐惯^(guò)波峰焊時錫珠彈出,造成短路。
