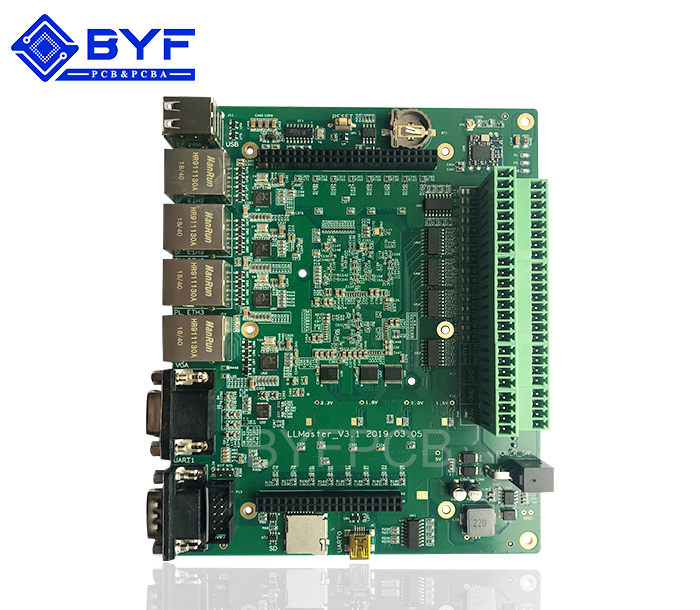

產品分類:安防SMT產品
型號:A06L16099
板材:聯茂158A 板厚:1.6±0.16mm
尺寸:96mm*112mm
最小焊盤間距:0.15mm
最小焊盤大?。?.3mm 表面處理:沉金
24h 熱線
189 2743 2288
產品簡介
INTRODUCTION
在電子加工廠中SMT貼片加工是較為核心的一個加工生產環節,SMT貼片加工的質量決定著整個電子加工的核心加工質量。貼片元件上機進行表面貼裝的時候是需要靠及自動貼片機來進行一個準確的加工,準確是因為有程序做支撐。那么SMT貼片的編程工作究竟是什么樣的呢? SMT貼片加工編程步驟分為兩個階段,一是離線準備工作,二是在線調試。每個SMT加工廠根據各自的SMT貼片機型號與管理模式不同具體的細節也有所差異。
離線準備工作:
一、首先整理客戶提供的BOM清單,編程需要在電腦上進行,所以最好提供的是電子檔文件。一般是excel格式的。
二、坐標的提取。根據客戶提供的三種文件分:
1、如果客戶發了已經導出的excel或txt文檔的坐標,那直接用編程軟件將坐標BOM清單合并。
2、客戶發來了PCB文件,那就需要自己導出坐標了。
3、客戶只提供了一份BOM,提供不了坐標,這時候就需要掃描儀了,將PCB掃描后采點保存成CAD格式,然后將坐標和BOM合成。
三、BOM與坐標合成后檢查是否有遺漏或重位。
在線調試:
1、將編好的程序導入smt貼片機設備;
2、找到原點并制作mark標記;
3、將位號坐標逐步校正;
4、優化保存程序,再次檢查元件方向及數據;
5、開機貼片一片板首件確認。
