      博運發---歡迎客戶朋友來我司工廠考察指導!

      24H熱線:189 2743 2288

      QQ: 3007963705

      工業級電路板核心廠家

      一站式PCBA制造服務專家

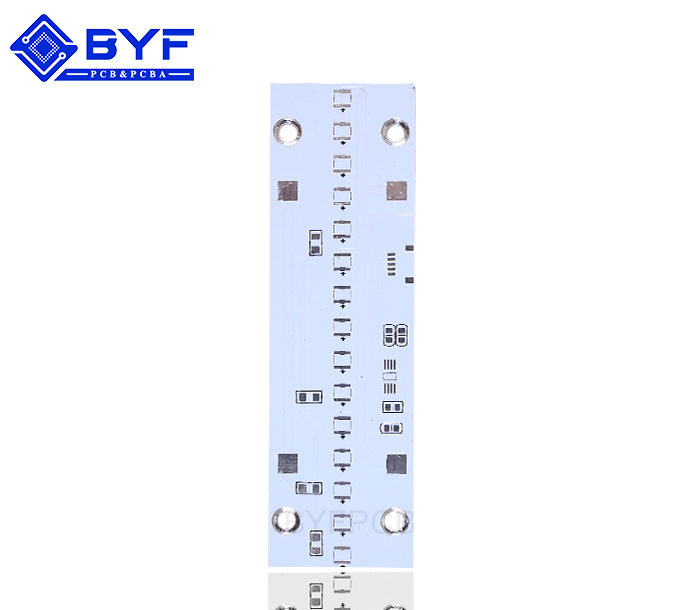

      特種板1

      產品分類 LEDPCB
      層數:2層
      板材;聯茂IT158A
      板厚:1.0mm
      尺寸:78*23.2mm
      表面處理:無鉛噴錫
      在線咨詢

      24h 熱線

      189 2743 2288

      產品簡介

      INTRODUCTION

        1、可焊性

        無鉛工藝熔點在218度,而有鉛噴錫熔點在183度,無鉛錫焊可焊性高于有鉛錫焊。有鉛工藝牢固性相對較差,焊接容易出現虛焊。但是由于有鉛的溫度相對較低,對電子產品的熱損壞較小,且PCB表面更光亮。

        2、成本差異

        無鉛工藝中,波峰焊使用的錫條和手工焊接使用的錫線,導致成本提高了約3倍;回流焊中的錫膏使用成本則提高了約2倍。

      3、安全性

        鉛作為有毒物質,長期使用對人體健康和環境造成危害。

        即使有鉛工藝具有價格低、表面更光亮等特點,但在近幾年政策環保壓力下,有鉛的生存空間越來越小,原因最主要來自于PCB有鉛工藝的污水排放,以及有鉛PCB產品廢棄后,無論以掩埋還是焚燒的方式處理,鉛成分最終會(huì )通過傳播媒介回到環境中,從而造成嚴重的鉛污染,對環境和人類的生存帶來很大危害。
